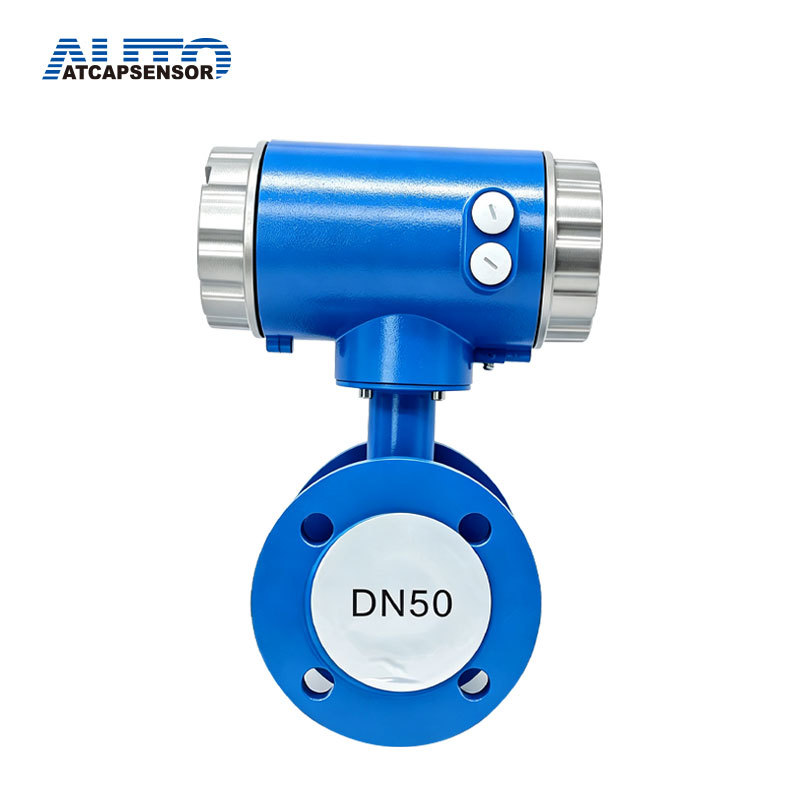

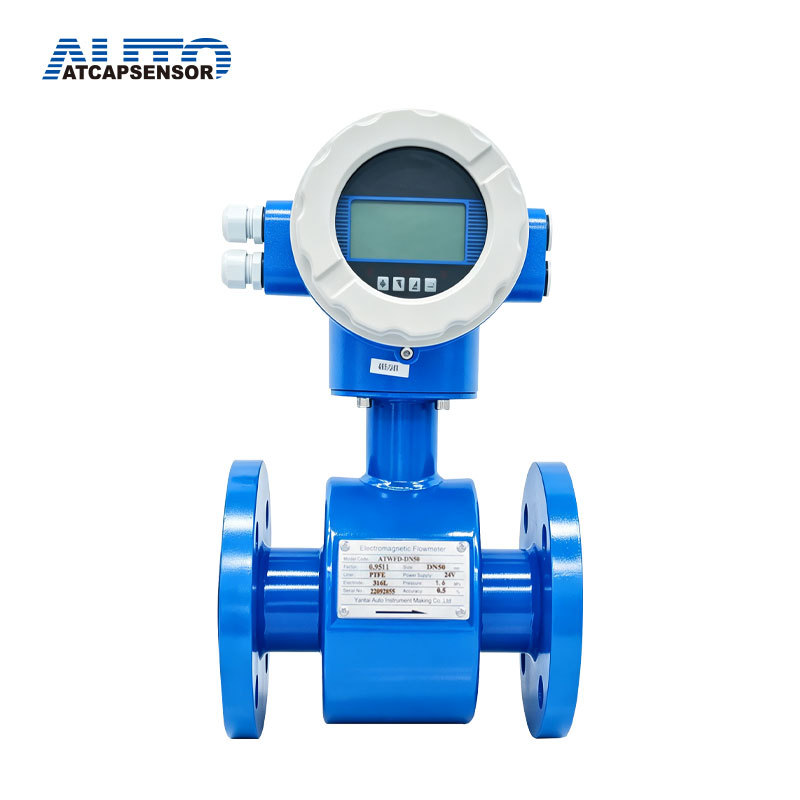

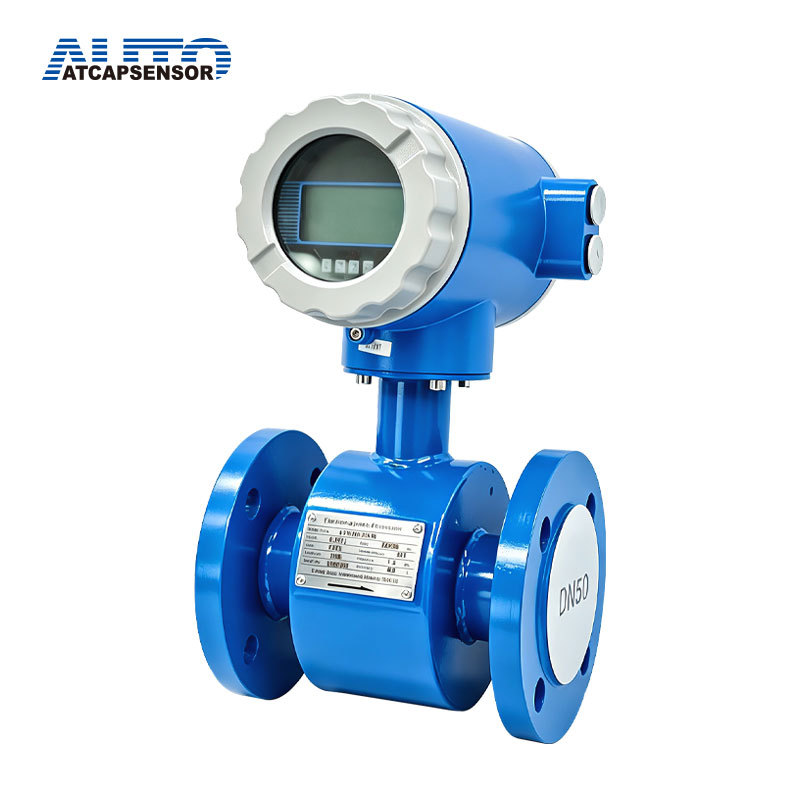

เครื่องวัดอัตราการไหลแบบอิเล็กทรอนิกส์
คำอธิบาย
เครื่องวัดอัตราการไหลของน้ำร้อนเป็นเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า มีลักษณะเด่นคือ โครงสร้างเรียบง่าย น้ำหนักเบา ความแม่นยำสูง ความสามารถในการวัดซ้ำได้ดี การตอบสนองไว ติดตั้ง บำรุงรักษา และใช้งานสะดวก โดยได้รวบรวมเทคโนโลยีขั้นสูงของเครื่องวัดอัตราการไหลทั้งในและต่างประเทศมาปรับปรุงให้เหมาะสมที่สุด แสดงผลการไหลรวม การไหลขณะใดขณะหนึ่ง และเปอร์เซ็นต์ของอัตราการไหลเต็มสเกล
แบตเตอรี่ใช้แบตเตอรี่ลิเธียมที่มีอายุการใช้งานยาวนาน มิเตอร์วัดอัตราการไหลแบบสะสมฟังก์ชันเดียวนี้สามารถใช้งานได้นานกว่า 3 ปี สามารถใช้งานร่วมกับเครื่องมือแสดงผลที่มีฟังก์ชันพิเศษ และยังสามารถควบคุมปริมาณและแจ้งเตือนเมื่อปริมาณเกินได้ เป็นเครื่องมือที่เหมาะสำหรับการวัดอัตราการไหลและการประหยัดพลังงาน ผลิตภัณฑ์วัดอัตราการไหลแบบแม่เหล็กไฟฟ้าชนิดนี้มีฟังก์ชันแสดงผลในสถานที่ และยังสามารถส่งสัญญาณอัตราการไหลในรูปแบบพัลส์ไปยังระยะไกลได้ เครื่องมือนี้มีราคาถูกและมีการรวมฟังก์ชันสูง เหมาะอย่างยิ่งสำหรับการใช้งานร่วมกับระบบควบคุมด้วยคอมพิวเตอร์ เช่น เครื่องมือแสดงผลรอง PLC DCS เป็นต้น
แอปพลิเคชัน:
1. อุตสาหกรรมบำบัดน้ำเสีย:ระบบขนส่ง โรงบำบัดน้ำเสีย กากตะกอน
2. อุตสาหกรรมเคมี:กรด ด่าง การใช้งานในปริมาณที่กำหนด สารกัดกร่อน หรือสารที่มีฤทธิ์กัดกร่อน
3. อุตสาหกรรมโลหะและเหมืองแร่:สารที่มีปริมาณของแข็งสูง เช่น แร่ หรือ โคลนจากการขุดเจาะ
4. อุตสาหกรรมน้ำ:การวัดปริมาณน้ำเพื่อการเก็บรายได้ การวัดปริมาณน้ำประปาในแต่ละเขต การตรวจจับการรั่วไหล
5. อุตสาหกรรมเยื่อและกระดาษ:เยื่อกระดาษ, สารละลายข้น, กากตะกอน และสารกัดกร่อนอื่นๆ, ของเหลว, สารเติมแต่ง, สารฟอกขาว, สารแต่งสี
6. อุตสาหกรรมอาหารและเครื่องดื่ม:การผสม การตวง และการบรรจุเครื่องดื่มภายใต้สภาวะที่ถูกสุขอนามัย: การประยุกต์ใช้ระบบการบรรจุ
คุณสมบัติ:
1.จอแสดงผล LCD ความละเอียดสูง2.เนื่องจากไม่มีชิ้นส่วนปิดกั้นหรือตัดขวาง จึงไม่มีปรากฏการณ์การสูญเสียแรงดันและการอุดตันของของเหลวเกิดขึ้น
3.ข้อกำหนดในการติดตั้งต่ำ ท่อตรงส่วนหน้าจำเป็นต้องมีขนาด 5D เท่านั้น และท่อตรงส่วนหลังมีขนาด 2D
4.มีวัสดุบุผิวและอิเล็กโทรดให้เลือกหลากหลาย ซึ่งสามารถตอบสนองความต้องการในการวัดการไหลของตัวนำไฟฟ้าได้หลายประเภท
5.เอาต์พุตสัญญาณการสื่อสาร Modbus-rs485, HART, GPRS, PROFIBUS และสัญญาณอื่นๆ (เลือกได้)
6.มีสองรูปแบบคือ การรวมและการแยก
| พิมพ์ | เครื่องวัดอัตราการไหลแบบอิเล็กทรอนิกส์ เครื่องส่งสัญญาณการไหล (รวม/แยก) | แบตเตอรี่เครื่องวัดอัตราการไหลแบบอิเล็กทรอนิกส์และเครื่องส่งสัญญาณการไหล | การแทรกเครื่องวัดอัตราการไหลแบบอิเล็กทรอนิกส์ เครื่องส่งสัญญาณการไหล |
| ท่อ | 3/8" - 80" (DN10 - DN2000) | 1/8" - 24" (DN3 - DN600) | 3/8" - 240" (DN10 - DN6000) |
| แอค | ±0.5% | ||
| การนำไฟฟ้า | ≥ 5 μS/cm | ≥ 5 μS/cm | ≥ 5 μS/cm |
| อุณหภูมิกระบวนการ | --50-180°C | -50 ถึง 150 องศาเซลเซียส | -50 ถึง 180 องศาเซลเซียส |
| ที่อยู่อาศัย | เหล็กกล้าคาร์บอน | ||
| อิเล็กโทรด | 316L/ HC/ HB/ Ti/ Tan | ||
| ซับใน | ยาง/PTFE / PFA / F46 | ||
| การเชื่อมต่อกระบวนการ | เวเฟอร์ ด้าย หน้าแปลน (ANSI, DIN, JIS) แคลมป์สามทาง (สุขภัณฑ์) | ||
| การป้องกัน | มาตรฐาน IP 65 (แบบรวม) IP 68 (แบบรีโมท) | ||
| ขับเคลื่อน | ไฟฟ้ากระแสสลับ 220V / ไฟฟ้ากระแสตรง 24V | ||
| อุณหภูมิแวดล้อม | -20 ถึง 55 องศาเซลเซียส | ||
เครื่องวัดอัตราการไหลแบบอิเล็กทรอนิกส์ ใบสั่งซื้อ
แบบอย่าง | รหัสต่อท้าย | คำอธิบาย | ||||||||
เอทีดับบลิวเอฟดี | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | เครื่องวัดอัตราการไหลแบบอิเล็กทรอนิกส์และเครื่องส่งสัญญาณการไหล | |
เส้นผ่านศูนย์กลาง | xx | มาตรฐานสำหรับเส้นผ่านศูนย์กลาง 0006:DN6;0015: DN15 0100:DN100;2200:DN2200 | ||||||||
โครงสร้าง | เอส | แบบรวมในตัวพร้อมจอ LCD
| ||||||||
แอล | รีโมทควบคุมพร้อมสายยาว 10 เมตร | |||||||||
อิเล็กโทรด วัสดุ | เอ็ม | ส.ส.316 | ||||||||
ที | ทีไทเทเนียม | |||||||||
ดี | แทนทาลัม | |||||||||
ชม | ฮาสเทลลอย โลหะผสม C | |||||||||
พี | แพลสตินัม-อิริเดียม | |||||||||
สัญญาณเอาต์พุต | 0 | ไม่มีเอาต์พุต | ||||||||
1 | 4-20mA/พัลส์ | |||||||||
วัสดุซับใน | X | ยาง | ||||||||
พี | โพรพิลีนออกไซด์ | |||||||||
เอฟ | เอฟเฟพีดี | |||||||||
เอ | พีเอฟเอ | |||||||||
แหล่งจ่ายไฟ | 0 | 110-240VAC | ||||||||
1 | 24VDC (20-36VDC) | |||||||||
2 | แหล่งจ่ายไฟแบตเตอรี่ | |||||||||
การสื่อสาร | 0 | ไม่มีการสื่อสาร | ||||||||
1 | โมดบัส RS485 | |||||||||
2 | ฮาร์ท | |||||||||
3 | จีพีอาร์เอส | |||||||||
การเชื่อมต่อ | หน่วยงานความมั่นคงแห่งรัฐ | หน้าแปลน D16 DIN PN16 หน้าแปลน D25 DIN PN25..... | ||||||||
แอกซ์เอ็กซ์ | หน้าแปลน A15 ANSI150# หน้าแปลน A30 ANSI300#..... | |||||||||
เจXX | หน้าแปลน J10 JIS 10K หน้าแปลน J20 JIS 20K...... | |||||||||
XXX | คำขออื่นๆ | |||||||||
วัสดุตัวถัง | ซีเอส | เหล็กกล้าคาร์บอน | ||||||||
ซี4 | เหล็กกล้าไร้สนิม 304 | |||||||||
รายละเอียดบรรจุภัณฑ์:
แพ็คเกจส่งออกมาตรฐานสำหรับ เครื่องวัดอัตราการไหลแบบอิเล็กทรอนิกส์และเครื่องส่งสัญญาณการไหล
2. เครื่องส่งสัญญาณวัดอัตราการไหลแบบอิเล็กทรอนิกส์มีโครงสร้างที่เรียบง่าย ประสิทธิภาพที่เชื่อถือได้ และอายุการใช้งานยาวนานโดยไม่ต้องส่งสัญญาณ
